Измерительный преобразователь разработан для контроля параметров трехфазной промышленной сети. Но если традиционно для измерения разных параметров применялись свои приборы, то НПСИ-500-МС3 измеряет практически все основные параметры: напряжение и ток по фазам, активную, реактивную и полную мощность, коэффициент мощности, частоту, энергию и разность фаз, а результаты преобразует в унифицированные сигналы 4–20 мА.
В статье рассмотрен способ подключения преобразователя к сети. Если нагрузка трехфазной сети подключена по схеме «звезда», то используется четырехпроводная схема с наличием нейтрального провода, если по схеме «треугольник» – трехпроводная схема Арона. Приводятся варианты подключения как непосредственно к сети, так и через внешние измерительные трансформаторы, а также описывается выбор схемы при конфигурировании прибора.
Рассмотрены выходы НПСИ-500-МС3 – токовые аналоговые и дискретные на электромеханическом реле. Токовые выходы могут использоваться для передачи измеренных параметров во внешние системы или для удаленного управления. Дискретные выходы позволяют организовать параметрическую и функциональную сигнализацию, а также формировать импульсные сигналы под управлением внешнего контроллера.
Также анализируются работа интерфейсов RS-485 и USB, функции конфигурирования и передачи данных, обнаружение аварийных ситуаций и гальваническая изоляция цепей. На примерах показано, как преобразователь может использоваться в качестве измерительного устройства или модуля удаленного ввода/вывода.

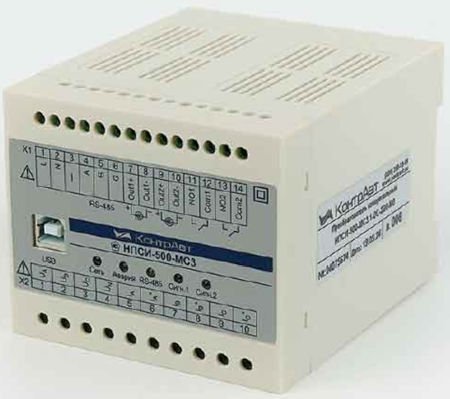

Рис. 1. Измерительный преобразователь НПСИ-500-МС3
