Паровые системы — это не просто трубы и клапаны. Это агрессивная среда, постоянные перепады температур и риски, которые нельзя игнорировать. Когда речь заходит о толщине стенки трубы в такой системе, вопрос встает не теоретический «как должно быть», а суровый «сколько осталось жить». Если стенка истончилась сверх нормы, это не просто ремонт, это риск аварии, остановки производства и, в худшем случае, трагедии.
В этой статье я разберу реальную практику контроля толщины стенок. Без лишней теории из учебников, только то, с чем сталкиваются инженеры и техники на объектах. Мы поговорим о том, как выбирать методы, на что смотреть при проверке, какие ошибки совершают чаще всего и как принять верное решение, чтобы система работала безопасно.
Почему контроль толщины — это не просто галочка в отчете
В паровых системах коррозия и эрозия работают быстро. Вода, насыщенная кислородом, высокие температуры, конденсат — всё это съедает металл изнутри. Снаружи труба может выглядеть как новая, покрашенная, но внутри металл может стать тоньше листа бумаги. Именно поэтому визуальный осмотр снаружи — это хорошо, но этого недостаточно.
Ваша задача как специалиста или ответственного лица — понять реальное состояние металла. Контроль толщины стенки (ТКСТ) решает три главные проблемы:
- Оценка остаточного ресурса. Вы точно знаете, сколько времени труба еще прослужит без замены. Это позволяет планировать бюджеты и ремонты, а не гасить пожары.
- Предотвращение разрывов. Тонкостенные участки под давлением пара могут лопнуть в любой момент. Выявление истончения до критической точки спасает оборудование и людей.
- Проверка качества монтажа и сварки. Часто проблемы возникают не в самой трубе, а в швах или местах, где были допущены ошибки при установке.
Самое главное — это не просто измерить цифру, а правильно её интерпретировать. Измерение само по себе ничего не дает, если вы не понимаете, как сравнить полученный результат с нормативами.
Основные методы: что реально работает в полевых условиях
В арсенале современных специалистов есть несколько способов измерить толщину. Выбор зависит от условий: доступна ли труба, есть ли изоляция, какова температура поверхности и какой бюджет выделен на диагностику.
1. Ультразвуковой контроль (УЗК) — золотой стандарт
Это самый распространенный метод. Принцип простой: прибор посылает звуковой импульс внутрь металла. Импульс отражается от внутренней стенки и возвращается обратно. Прибор замеряет время этого пути и вычисляет толщину.
Плюсы метода:
Высокая точность, возможность измерения с одной стороны (что критично, если труба установлена в стене или труднодоступна), портативность оборудования. Современные толщиномеры умные — они могут строить графики изменения толщины и сохранять данные в память.
Особенности для паровых систем:
Паровые системы часто работают при высоких температурах. Обычные датчики (конвертеры) могут не выдержать нагрева поверхности выше +100…+150°C. Вам понадобятся высокотемпературные датчики и специальная контактная паста, которая не выгорает и не вспенивается при нагреве. Если вы попытаетесь замерить горячую трубу обычным датчиком, вы получите ошибку или испортите оборудование.
2. Вихретоковый контроль
Этот метод основан на наведении вихревых токов в материале. Он хорош для токопроводящих металлов (сталь, медь, алюминий).
Где применим:
Идеально подходит для тонкостенных труб, особенно для теплообменников, где стенки очень тонкие. Также хорош для поиска поверхностных трещин.
Минусы:
Глубина проникновения ограничена. Для толстых труб паропроводов этот метод может быть менее информативным, чем ультразвук. Чувствителен к зазорам и состоянию поверхности.
3. Рентгенографический контроль (РК)
Классический метод просвечивания. Снимок показывает внутреннюю структуру металла.
Зачем нужен:
Он дает наглядную картинку. Вы видите не просто цифру «5 мм», а «пятно коррозии диаметром 10 мм и глубиной 2 мм». Это незаменимо для оценки локальных дефектов, которые ультразвук может пропустить из-за сложной геометрии.
Ограничения:
Это дорогой и сложный метод. Нужна охраняемая зона, допуски, защита от излучения. На действующем производстве с паровыми трубами это сложно организовать. Используется точечно, для особо ответственных узлов.
4. Магнитный и электромагнитный методы
Часто используются для быстрой проверки. Датчик прикладывается к трубе, и изменение магнитного поля показывает толщину.
Нюанс:
Методы хороши для быстрой сортировки, но они менее точны, чем ультразвук. Могут давать погрешности на неровных поверхностях или если металл имеет неоднородную структуру.
Сравнительный анализ методов для паровых систем
Чтобы вам было проще выбрать инструмент для своей задачи, я собрал таблицу, которая отражает реальный опыт эксплуатации в промышленности.
| Параметр | Ультразвуковой (УЗК) | Вихретоковый | Рентген (РК) | Магнитный/Электромагнитный |
|---|---|---|---|---|
| Точность | Высокая (до 0.1 мм) | Средняя, зависит от калибровки | Высокая (визуально) | Низкая/Средняя |
| Доступность | Требуется одна сторона | Требуется доступ к поверхности | Требуется доступ с двух сторон (или тросовый) | Требуется одна сторона |
| Влияние температуры | Требует спецдатчики для горячих труб | Чувствителен к нагреву | Минимальное влияние | Влияет на измерения |
| Работа через изоляцию | Невозможно (нужен «окно») или спец. методы | Возможно для тонких покрытий | Возможно, но сложно | Невозможно |
| Скорость проверки | Высокая (при наличии опыта) | Высокая | Низкая (нужна экспозиция) | Очень высокая |
| Стоимость оборудования | Средняя | Средняя/Высокая | Очень высокая | Низкая |
| Лучшее применение | Основная проверка толщины стенок | Тонкостенные элементы, теплообменники | Поиск внутренних дефектов, сложная геометрия | Экспресс-сканирование больших площадей |
Сценарии выбора: что делать в вашей ситуации
Один размер не подходит всем. В зависимости от ваших условий, алгоритм действий будет разным. Давайте разберем три типичных сценария.

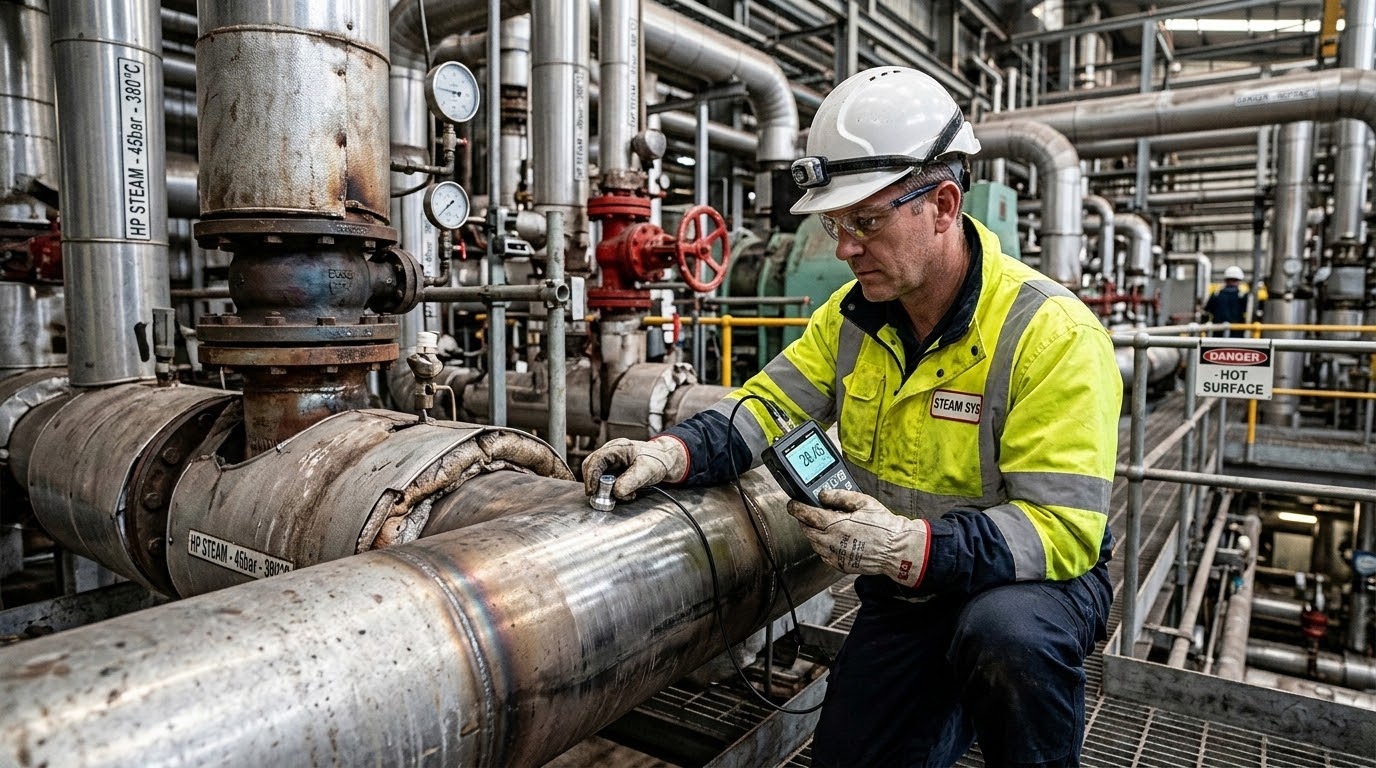

Сценарий 1: Плановое обследование действующего цеха с паромагистралями
У вас есть действующая линия, по которой идет пар. Трубы горячие, возможно, частично изолированы. Остановка линии невозможна или очень дорога.
Что делать:
Используйте ультразвуковой толщиномер с высокотемпературными датчиками.
1. Очистите место замера от ржавчины и краски до металла. Это критично.
2. Если есть изоляция, её нужно срезать (сделать окно) в местах наиболее вероятной коррозии: коленах, отводах, местах установки креплений. Не пытайтесь мерить сквозь толстый слой изоляции — это даст ложные данные.
3. Делайте замеры в нескольких точках (звездочкой) для каждого узла.
Почему так: В цеху важна скорость и безопасность. УЗК позволяет провести диагностику без остановки процесса (при наличии доступа к металлу) и дает точные цифры.
Сценарий 2: Диагностика после длительного простоя или ремонта
Система была на консервации, или вы заменили участок, и нужно проверить качество.
Что делать:
Здесь можно использовать метод сканирования (C-сканирование) на УЗК. Это когда датчик двигается по поверхности, а прибор строит карту толщины.
1. Проверьте сварные швы. В паровых системах именно сварка часто становится точкой отказа.
2. Если есть подозрения на внутренние дефекты (шлак, непровар), используйте рентген.
Почему так: После простоя металл мог подвергнуться атмосферной коррозии или гидравлическому удару. Нужно увидеть полную картину состояния металла, а не просто точечные значения.
Сценарий 3: Тонкостенные элементы и теплообменники
Речь идет о змеевиках, тонких трубопроводах (менее 3-4 мм).
Что делать:
Вихретоковый контроль или высокочастотный ультразвук. Обычные низкочастотные датчики могут «не пробить» тонкую стенку или дать слишком большой разброс данных.
Почему так: Точность измерения на тонкой стенке критична. Погрешность в 0.2 мм на толстой трубе — это мелочь, а на тонкой — это переход в критическую зону.
Частые ошибки, которые убивают точность измерений
Я видел много случаев, когда хорошие приборы выдавали ошибочные данные из-за человеческих факторов. Вот список того, на что нужно обратить особое внимание, чтобы не принять неверное решение.
1. Игнорирование очистки поверхности.
Самая частая ошибка. Человек кладет датчик на ржавчину или старую краску и считает, что измерил толщину стенки.
Результат: Прибор измеряет «стенка + ржавчина», цифры завышены. Вы думаете, что труба толстая, а она истончена.
Решение: Зона измерения должна быть зачищена до металлического блеска. Это правило золотое.
2. Замер на неровной поверхности.
Если труба имеет вмятину или сильную коррозию (язвенную), датчик может стоять на краю язвы, а не на дне.
Решение: Если есть подозрение на локальную коррозию, зачищайте большой участок и мерьте «сеткой» (шаг 10-20 мм). Никогда не доверяйте одной точке.
3. Неверная настройка скорости звука.
У каждого металла своя скорость прохождения звука. Если вы поставите датчик на стальную трубу, а в приборе стоит настройка для чугуна или меди — результат будет неверным.
Решение: Всегда калибруйте прибор по эталонному образцу (сходке) из того же материала, что и проверяемая труба.
4. Игнорирование температурного коэффициента.
Ультразвук замедляется в горячем металле. Если мерить горячую трубу (свыше 50-60°C) без учета поправки, ошибка может достигать 10-20%.
Решение: Используйте режим «Hot» в современных приборах или специальные высокотемпературные датчики, которые автоматически компенсируют нагрев.
5. Пропуск труднодоступных мест.
Часто коррозию ищут там, где удобно встать. А проблемы обычно там, где есть застой пара, конденсата или вибрация — под опорами, в коленях, под изоляцией.
Решение: Составьте карту точек контроля заранее, основываясь на опыте эксплуатации.
Как интерпретировать результаты: что такое остаточная толщина
Вы получили цифры. Что с ними делать? Просто сравнить с паспортной толщиной недостаточно.
У каждой трубы есть расчетная толщина (для которой она спроектирована) и номинальная толщина (как она была куплена). Но самое важное — это минимально допустимая толщина.
Этот параметр обычно прописан в паспорте изделия или определяется по нормативным документам (СНиПам, ГОСТам) для конкретной категории опасности. Если фактическая толщина упала ниже этого порога — трубу нужно менять или усиливать.
Вот простая логика принятия решения:
- Превышение нормы. Фактическая толщина >= Номинальной (или с учетом допусков на прокат). Ситуация отличная.
- В пределах допуска. Толщина меньше номинальной, но выше расчетной минимальной с учетом коэффициента запаса. Ситуация нормальная, но требует мониторинга (следить, чтобы не уменьшалась быстрее).
- Критическая зона. Толщина близка к расчетному минимуму. Требуется расчёт остаточного ресурса (сколько месяцев/лет она проработает до замены) и усиление контроля (например, замеры раз в месяц вместо раза в год).
- Недопустимо. Толщина ниже расчетного минимума. Труба подлежит немедленной замене или выключению из эксплуатации.
Обратите внимание: если вы видите локальную коррозию (язву), рассчитывайте толщину, вычитая глубину язвы из общей толщины стенки. Не усредняйте результаты по большой площади! Среднее арифметическое здесь не работает.
Практические рекомендации: как организовать процесс
Чтобы контроль толщины был не просто формальностью, а реальным инструментом безопасности, следуйте этим советам:
1. Создайте карту дефектации.
Не бродите с прибором по заводу. Заранее нанесите на схему труб все контрольные точки. Отметьте места, где, по вашему опыту, чаще всего возникает коррозия (нижние точки уклонов, места слива конденсата).
2. Ведите журнал истории.
Измерения бессмысленны без истории. Если сегодня толщина 6 мм, а год назад было 6.5 мм — это нормально. Если год назад было 6.2 мм, а сегодня 6 мм — процесс идет быстро, и через полгода нужна замена. Ведите архив данных.
3. Используйте маркировку.
После замера помечайте точку мелом или специальным маркером. Это позволит при следующем обходе найти именно это место и сравнить результаты с точностью до миллиметра.
4. Комбинируйте методы.
Никогда не полагайтесь на один метод. Ультразвук дает число, вихретоковый или визуальный метод помогают увидеть характер дефекта. Если УЗК показывает аномалию, зачистите место и осмотрите визуально.
5. Не экономьте на пасте.
Контактная паста — это связующее звено между датчиком и металлом. Дешевая паста может высохнуть или быть слишком жидкой, что исказит показания. Используйте материалы, рекомендованные производителем прибора.
Итог
Контроль толщины стенки труб в паровых системах — это не магия, а строгая инженерная процедура. Она требует правильного выбора метода (УЗК — лидер для большинства задач), тщательной подготовки поверхности и грамотной интерпретации данных.
Ваша главная цель — не просто получить цифру, а понять, безопасно ли продолжать эксплуатацию оборудования. Если вы видите, что металл истончается, не ждите. Пар не прощает ошибок. Лучшее решение всегда требует времени и ресурсов на диагностику, но оно несоизмеримо дешевле, чем ликвидация последствий аварии.
Начните с аудита своих точек контроля. Если вы работаете с горячими трубами — убедитесь, что у вас есть высокотемпературные датчики. Если вы видите ржавчину — зачищайте её до металла. И помните: точность измерения — это залог безопасности вашей системы.
Представленная информация носит ознакомительный характер и основана на общепринятых инженерных практиках. При проведении работ по диагностике и обслуживанию паровых систем обязательно руководствуйтесь действующими нормативными документами (СНиП, ГОСТ, правила безопасности) и привлекайте квалифицированный персонал с необходимыми допусками.
